Vår maskinpark



Vi är inte bara människor

Våra medarbetare utgör styrkan I verksamheten och till deras hjälp har vi en maskinpark som vuxit och fortsätter att växa. Modul strävar efter att utveckla dagens tillverkningsmetoder – i detta lägger vi stor vikt i att bibehålla och fortsätta investera i den utrustning som för oss framåt.

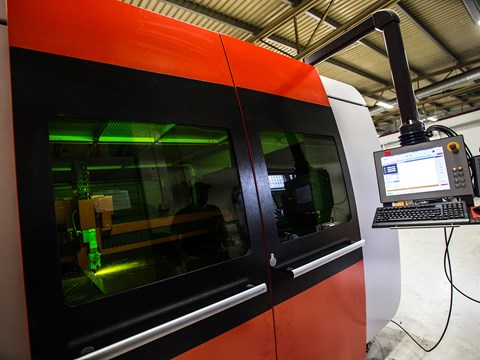

Bystronic Bysprint Fiber

Bystronic Bysprint Fiber

Bysprint Fiber 4kW helautomatisk, fibertekniken möjliggör skärning i många olika material och tjocklekar, endast fantasin sätter gränser på vad som är möjligt.

Specifikationer

  • Fiberlaser
  • Automatisk plåtladdning Bytrans Extend 3000×1500
  • Automatisk detaljplockning BySort, plockning och sortering direkt
    på pall.
  • Plåtformat 3000×1500
  • Skärning av Svart, Förzinkat, Rostfritt, Koppar, Mässing samt
    Aluminium.
  • Oxidfritt skärsnitt med nitrogen, egen tillverkning av skärgas.
  • Svart material <20mm med oxygen, <6mm med nitrogen.
  • Rostfritt <15mm
  • Aluminium <15mm

Pullmax P6000 FCP Lite

Pullmax P6000 FCP Lite

Pullmax stansmaskin helautomatisk.
Med stansning kan man med fördel även forma plåt 3-dimensionellt.

Specifikationer

  • Stansmaskin
  • Stanskraft 40 ton
  • Verktygsplatser, indexerbara 15st.
  • Plåtformat 3000×1500.
  • Falllucka med sortering.
  • Automatisk plåtladdning.
  • Automatisk detaljplockning med sortering på pall.
  • Wilson Wheel, rolling sheer, rolling offset.

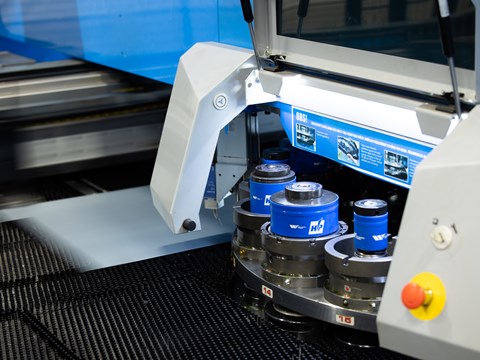

  • Orbitool, vertygskassetter med 8st vertyg i varje.
  • Offlineprogrammering via JETCAM
  • Formning i samtliga stationer.
  • Årsmodell 2003

Pullmax P5000

Pullmax P5000

Pullmax stansmaskin, manuellt betjänad maskin för kortare serier.
Med stansning kan man med fördel även forma plåt 3-dimensionellt direkt i maskinen tex. knockouts, märkning, bryggor och försänkningar.

Specifikationer

  • Stansmaskin
  • Stanskraft 40 ton
  • Verktygsplatser, indexerbara 15st.
  • Plåtformat 2500×1250.
  • Wilson Wheel, rolling sheer, rolling offset.
  • Orbitool, vertygskassetter med 8st vertyg i varje.
  • Offlineprogrammering via JETCAM
  • Formning i samtliga stationer.
  • Årsmodell 2005

Bystronic PR150/ABB Robot

Bystronic PR150/ABB Robot

Bystronic bockcell helautomatisk, robotiserad kantpress, visar störst fördel vid något större seriestorlekar eller återkommande produktion.

Specifikationer

  • Kantpress med robot
  • Presskraft 150 ton
  • RFA verktygsinfästning hydraulisk.
  • Bocklängd <3100mm
  • Max plåtämne 2500×1250.
  • Automatisk transportbana för pall.
  • Offlineprogrammering via ABB BendWizard/Bysoft
  • Detaljstapling på pall.
  • Robot ABB IRB4400L 30kg, styrsystem IRC5.
  • Årsmodell 2008

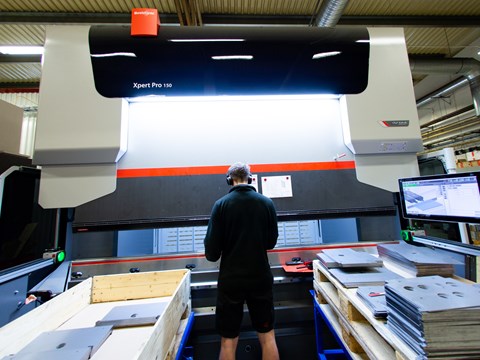

Bystronic PR150 IPC

Bystronic PR150 IPC

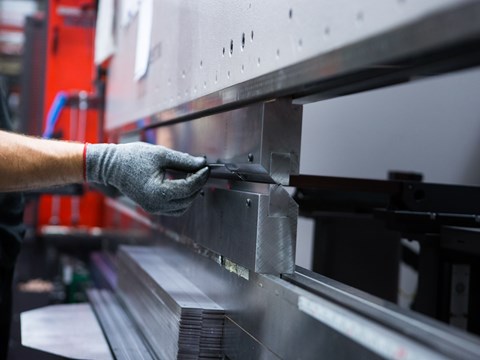

Bystronic kantpress, i denna maskin kan vi bocka komplicerade detaljer manuellt i både korta och långa serier.

Specifikationer

  • Kantpress
  • Presskraft 150 ton
  • RFA verktygsinfästning hydraulisk.
  • Bocklängd <3100mm
  • 6-axligt anslag.
  • Plåtsving
  • IPC återfjädringsmätning, ger exakta bockvinklar även i besvärliga material.
  • Programmerbara bordkonsoler
  • Offlineprogrammering via BySoft.
  • Årsmodell 2004

Bystronic Xpert 100

Bystronic Xpert 100

Bystronic kantpress, i denna maskin kan vi bocka komplicerade detaljer manuellt i både korta och långa serier. Maskinen har dynbord med inbyggt omslagsverktyg.

Specifikationer

  • Kantpress
  • Presskraft 100 ton
  • RFA verktygsinfästning hydraulisk.
  • Bocklängd <3100mm
  • 6-axligt anslag.
  • Dynbord med omslagsverktyg
  • Offlineprogrammering via BySoft.
  • Årsmodell 2010

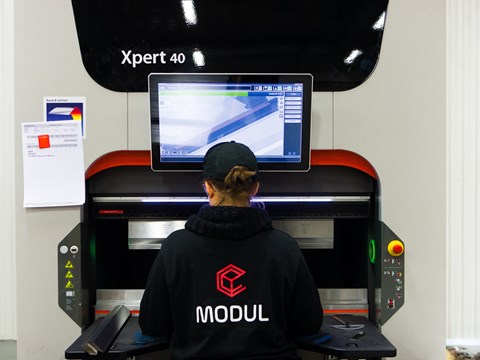

Bystronic Xpert 40

Bystronic Xpert 40

Bystronic kantpress, en liten snabb maskin för små detaljer, bockar komplicerade detaljer manuellt i både korta och långa serier.

Specifikationer

  • Kantpress
  • Presskraft 40 ton
  • RFA verktygsinfästning hydraulisk.
  • 6-axligt anslag.
  • Bocklängd <1030mm
  • Offlineprogrammering via BySoft.
  • Årsmodell 2015

Robotsvets (2st)

Robotsvets (2st)

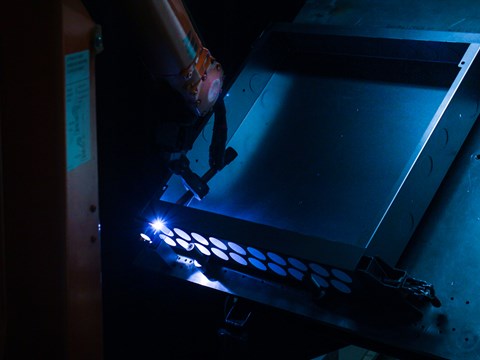

Svetsrobotcell TIG, mekaniserad TIG-svetsning med robot, vändbord med två svetsstationer.

Specifikationer

  • Strömkälla Migatronic PI 350 AC/DC
  • ABB Robot IRB1600, IRC5.
  • Vändbord Migatronic Automation.
  • Detaljstorlek <1200x800x200.
  • Årsmodell 2016

Pulverlackeringslinje

Pulverlackeringslinje

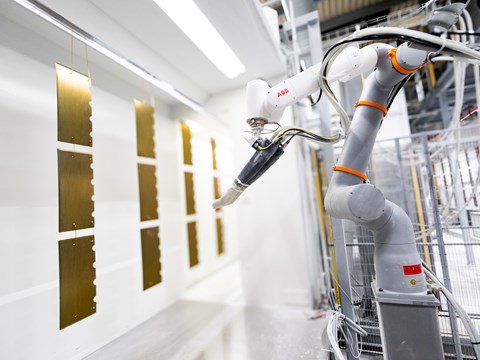

Pulverlackanläggning, conveyoranläggning byggd av IDEAL-LINE, pulverbox WAGNER Supercenter, lackeringsrobot LESTA LEBOT A6.
Kort beskrivning av förbehandling:
Steg 1 och 2 Alkalisk avfettning, steg 3 skölj, steg 4 DI-skölj, steg 5 ytomvandling med Bonderite NT-30001, steg 6 DI-skölj.

Specifikationer

  • Förbehandling 6-steg
  • Detaljstorlek <2500×1500.
  • 175m conveyor.
  • Kompletteringsmålning med Robot.
  • Wagner supercenter 8-pistoler, byggd för snabba färgbyten.
  • Plastbox
  • Årsmodell förbehandling 2015.
  • Årsmodell Supercenter 2012.
  • Årsmodell Lackrobot 2016.
